При проектировании или модернизации электросети многие сталкиваются с выбором защитного оборудования для распределительного щита. На первый взгляд автоматический выключатель, устройство защитного отключения и дифференциальный автомат могут выполнять схожие функции, поскольку все они связаны с безопасностью электроснабжения. Однако на практике каждое из этих устройств имеет собственное назначение и решает разные задачи. Понимание принципов их работы помогает правильно организовать защиту электросети и избежать распространенных ошибок при комплектации электрощита.

Современные требования к безопасности электрических установок предусматривают использование нескольких уровней защиты. Это связано с увеличением количества бытовой техники, ростом нагрузки на сеть и необходимостью защиты не только оборудования, но и людей. Именно поэтому важно понимать, какие функции выполняют различные защитные устройства и в каких случаях они используются.

Для чего нужен автоматический выключатель

Автоматический выключатель является одним из базовых элементов любой электросети. Его основная задача заключается в защите кабельных линий и подключенного оборудования от перегрузок и коротких замыканий. Если ток в цепи превышает допустимые значения, автомат отключает питание, предотвращая перегрев проводников и возможное повреждение электропроводки.

Важно понимать, что автоматический выключатель реагирует исключительно на превышение тока. Он не способен определить утечку тока через поврежденную изоляцию или корпус оборудования. Поэтому использование только автоматов не обеспечивает полный уровень защиты, который требуется современным жилым и коммерческим объектам.

Что такое УЗО и как оно работает

Устройство защитного отключения, или УЗО, предназначено для защиты человека от поражения электрическим током и предотвращения пожаров, связанных с утечками тока. Принцип его работы основан на постоянном сравнении тока, поступающего в электрическую цепь, и тока, который возвращается обратно. Если возникает разница между этими значениями, устройство воспринимает это как утечку и отключает питание.

Подобная ситуация может возникнуть при повреждении изоляции, попадании влаги в электрооборудование или случайном контакте человека с токоведущими частями. Благодаря высокой чувствительности УЗО способно обнаруживать опасные отклонения задолго до возникновения серьезных последствий. Однако важно учитывать, что само по себе устройство не защищает сеть от перегрузок и коротких замыканий, поэтому обычно используется совместно с автоматическим выключателем.

Чем отличается дифференциальный автомат

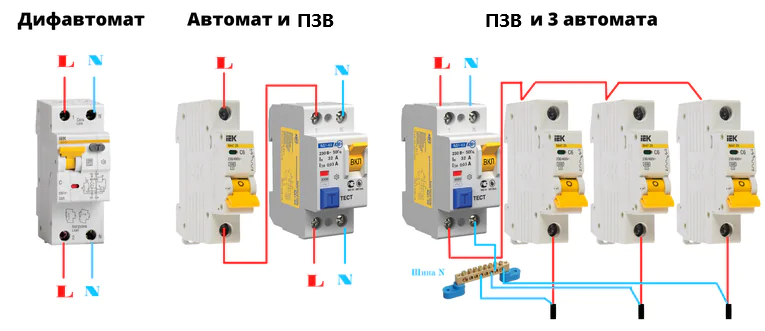

Дифференциальный автомат объединяет функции автоматического выключателя и УЗО в одном корпусе. Такое решение позволяет одновременно обеспечивать защиту от перегрузок, коротких замыканий и утечек тока. Благодаря совмещению нескольких функций устройство занимает меньше места в электрощите и упрощает монтаж системы электроснабжения.

Для многих объектов использование дифавтоматов становится удобным вариантом, особенно когда пространство внутри распределительного щита ограничено. При этом выбор между отдельным автоматом с УЗО и дифференциальным автоматом зависит от особенностей проекта, требований к обслуживанию и предпочтений специалистов, выполняющих монтаж.

Когда стоит использовать каждое устройство

Выбор конкретного решения зависит от задач, которые необходимо решить в рамках проекта электроснабжения. Универсального варианта не существует, поскольку различные типы объектов могут предъявлять разные требования к уровню защиты и организации распределительного щита.

  • Автоматический выключатель применяется для защиты кабельных линий от перегрузок и коротких замыканий.
  • УЗО используется для защиты людей и имущества от последствий утечки тока.
  • Дифференциальный автомат сочетает обе функции в одном устройстве.
  • Для влажных помещений защита от утечки тока особенно важна.
  • На отдельных линиях мощного оборудования часто применяются индивидуальные устройства защиты.

При проектировании современных электрощитов специалисты стремятся обеспечить многоуровневую защиту, которая учитывает особенности эксплуатации объекта и подключенного оборудования. Ознакомиться с различными решениями для комплектации распределительных щитов можно здесь: https://electrogurt.store/ru/e-next

Какие ошибки встречаются чаще всего

Одной из наиболее распространенных ошибок является убеждение, что автоматический выключатель способен заменить УЗО. На практике автомат защищает проводку и оборудование, но не обеспечивает достаточную защиту человека от поражения электрическим током. Также встречаются ситуации, когда владельцы объектов устанавливают УЗО без автоматического выключателя, что не позволяет обеспечить защиту линии от перегрузок.

Еще одной ошибкой становится выбор устройств без учета характеристик конкретной сети. Номинальный ток, чувствительность УЗО и параметры отключения должны соответствовать расчетной нагрузке и условиям эксплуатации. Только в этом случае защитное оборудование сможет эффективно выполнять свои функции.

Почему важно учитывать перспективу развития электросети

Современные дома и квартиры постоянно дополняются новой техникой, системами отопления, кондиционирования и зарядными устройствами для электромобилей. Это приводит к увеличению нагрузки на сеть и требует более продуманного подхода к организации защиты. Поэтому при комплектации электрощита рекомендуется учитывать не только текущие потребности, но и возможные изменения в будущем.

Грамотно подобранные устройства защиты помогают повысить надежность электроснабжения, упростить обслуживание системы и минимизировать вероятность аварийных ситуаций. Такой подход особенно важен для объектов, где бесперебойная работа электросети имеет критическое значение.

На что обратить внимание

Автоматический выключатель, УЗО и дифференциальный автомат выполняют разные, но взаимосвязанные задачи в системе электробезопасности. Понимание их функций позволяет правильно организовать защиту электросети и обеспечить безопасную эксплуатацию оборудования. При выборе устройств важно учитывать характеристики объекта, предполагаемые нагрузки и требования к уровню защиты. Комплексный подход к проектированию электрощита помогает создать надежную систему, которая будет эффективно работать на протяжении многих лет.
