Опори ЛЕП – це ключовий елемент сучасної енергетичної інфраструктури, який гарантує стабільну та безпечну передачу електроенергії від генераторів до кінцевих споживачів. У цій статті ми розглянемо, як класифікуються опори ліній електропередач, з яких матеріалів вони виготовляються, які вимоги до їх розміщення та як здійснюється монтаж за сучасними технологіями.

У розшифровці абревіатури «ЛЕП» міститься поняття «лінія електропередач», що вказує на систему силових кабелів високої напруги, які передають електроенергію до житлових, виробничих, індустріальних та торгових об’єктів. При цьому важливу роль відіграють опори ЛЕП, які служать надійною базою для монтажу кабелів, сприяючи їхній безпечній експлуатації та полегшуючи ремонтно-відновлювальні роботи.

Що таке опори ЛЕП?

Опори ліній електропередач – це спеціально розроблені конструкції, призначені для підтримки силових кабелів, що переносять електроенергію високої напруги. Вони відіграють критичну роль у забезпеченні безперебійного постачання електроенергії, адже дозволяють розмістити проводи у відкритому повітрі. Чому це важливо? Монтаж кабелів по повітрю мінімізує ризики пошкоджень для людей, тварин та майна, а також спрощує доступ для технічного обслуговування.

Як правило, опори виготовляють з дерева, бетону, залізобетону або металу. Найнадійнішими є стальні конструкції, здатні витримувати великі навантаження, особливо в умовах високої напруги. Такі конструкції застосовують у випадках, коли забезпечення безпеки та стабільності системи є першорядним завданням.

Як класифікують опори ЛЕП?

Класифікація опор проводиться за кількома критеріями, що допомагають вибрати оптимальне рішення для конкретних умов експлуатації:

  • За розташуванням в просторі:
  • Концеві опори. Розташовуються на початку і в кінці лінії, забезпечуючи основну фіксацію кабелів. Вони приймають основну односторонню навантаженість і розраховані з запасом міцності.
  • Проміжні опори. Використовуються для підтримки кабелів між концевими точками, їх завдання – утримання необхідної геометрії лінії.
  • Кутові опори. Розміщують у місцях відхилення траєкторії лінії, забезпечуючи поворот кабелів до 30° або більше при використанні спеціальних анкерних конструкцій.
  • Анкерні опори. Забезпечують додаткову стабільність на довгих ділянках, запобігаючи обвисанню кабелів.
  • За параметрами передаваного струму:
  • Для низьковольтних ліній (до 0,4 кВ) допускається використання дерев’яних чи бетонних опор.
  • Для високовольтних систем (свыше 6 кВ) використовують виключно стальні або композитні конструкції.
  • За кількістю несучих ланцюгів:
  • Одноцепні системи (з трьома силовими кабелями) і
  • Двуцепні системи (з шістьма кабелями), що визначає навантаження на конструкцію.
  • За кліматичними умовами:
  • Опори для нормальних умов,
  • Для зон з ризиком гололеду (посилені конструкції) та
  • Грозоупорні конструкції, оснащені додатковими захисними засобами.

Цей багатогранний підхід до класифікації дозволяє вибрати конструкцію, що відповідає специфічним вимогам кожного об’єкта, враховуючи як навколишнє середовище, так і технічні параметри системи.

Які основні характеристики конструкції опор ЛЕП?

Як виглядає конструкція опори ЛЕП і чому вона така важлива? Основною метою є забезпечення максимальної стабільності та витривалості конструкції. До ключових характеристик можна віднести:

  • Матеріали виготовлення. Від простих дерев’яних столбів до сучасних стальних конструкцій – вибір матеріалу залежить від напруги лінії і умов експлуатації.
  • Розрахунок навантаження. Конструкції проектуються з урахуванням максимальної навантаженості від власної ваги кабелів, а також додаткових навантажень від погодних умов (гололід, сніг).
  • Інженерні рішення. Використовуються різні методи монтажу, такі як «вивішування», «поворот» або «наращування», що дозволяє адаптувати монтаж до конкретних умов місцевості.
  • Геометрія розташування. Опори можуть встановлюватися як по прямій лінії, так і за складною траєкторією, формуючи розгалужені системи для обслуговування великої кількості споживачів.

Щоб краще зрозуміти співвідношення напруги, відстаней між опорами та їх висоти, розглянемо таку таблицю:

Напруга (кВ) Відстань між опорами (м) Приблизна висота опори (м)
До 1 30 – 75 7 і більше
До 10 75 – 200 Залежить від проекту
До 220 200 – 400 Вища, для забезпечення безпеки
До 330 400 – 700 Зростає залежно від стандартів

Ця таблиця ілюструє, як технічні параметри впливають на вибір опор: чим вища напруга, тим більше вимог до відстаней і висоти конструкції.

Які вимоги до розміщення опор ЛЕП?

Розташування опор ЛЕП – це не лише технічне питання, але й питання безпеки. Чому важливо дотримуватися встановлених норм? Правильне розміщення конструкцій дозволяє уникнути аварійних ситуацій, захищає навколишнє середовище та забезпечує безпечне проходження ремонтних робіт.

Основні вимоги включають:

  • Дотримання мінімальних відстаней. Наприклад, при напрузі до 1 кВ опори мають розташовуватися на відстані 30–75 метрів одна від одної, а для ліній з більш високою напругою – відповідно більші відстані.
  • Встановлення захисних зон. Зона навколо опор, де обмежене будівництво та розміщення небезпечних об’єктів, встановлюється згідно з нормативами для зменшення ризиків для людей.
  • Правильне заземлення конструкцій. Це дозволяє мінімізувати небезпеку струмового впливу у разі несправностей.

Як правило, правила розміщення затверджуються державними постановами та галузевими стандартами, що гарантує їхню актуальність та ефективність.

Як проводиться монтаж опор ЛЕП?

Монтаж опор ЛЕП – це багатоступеневий процес, який включає ретельну підготовку, виконання земляних робіт і сам встановлювальний етап. Як же відбувається цей процес?

  • Підготовчі роботи:
  • Маркування території та розмітка місць встановлення опор.
  • Буріння ям під фундамент з урахуванням глибини промерзання ґрунту та типу конструкції.
  • Доставка конструкцій на місце монтажу.
  • Установочні роботи:
  • Використання спеціальної техніки (екскаватори, ямобури) для виконання земляних робіт.
  • Вертикальна установка опори за допомогою крану або іншої техніки.
  • Контроль положення конструкції, після чого проводиться заземлення та фіксація.
  • Методи монтажу:

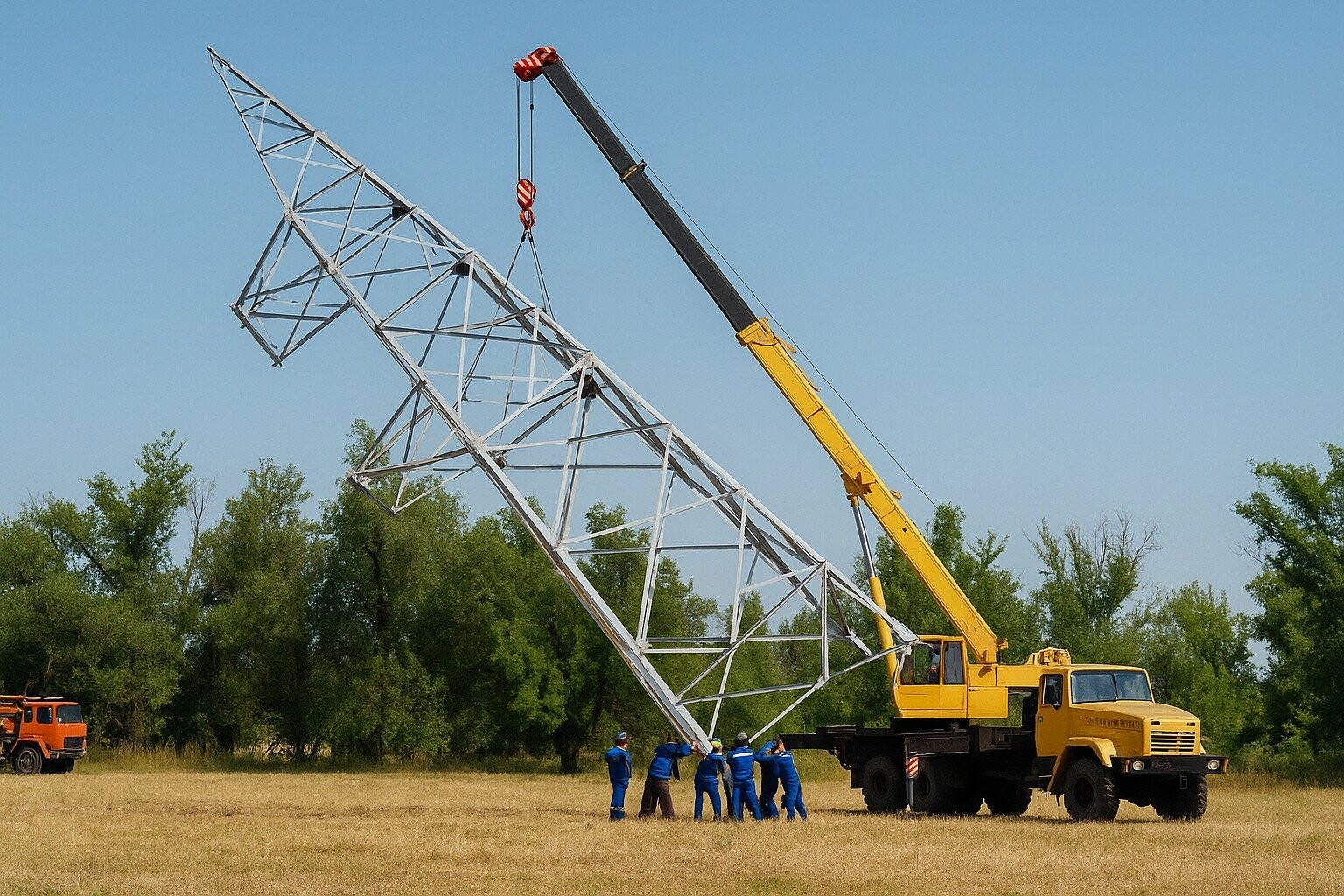

  • Вивішування. Опора піднімається у вертикальне положення повністю сформованою конструкцією за допомогою крана.
  • Поворот. Якщо техніка не дозволяє підняти важку конструкцію безпосередньо, її спочатку встановлюють горизонтально, а потім поступово повертають у вертикальне положення.
  • Наращування. Застосовується, коли неможливо встановити всю конструкцію одразу через обмежені монтажні умови – частинами піднімають верхню та нижню частини окремо.

Кожен з цих методів спрямований на забезпечення максимальної безпеки робіт, а також економію ресурсів і часу при монтажі.

Які технології використовують для підйому опор ЛЕП?

Підйом опор здійснюють за допомогою спеціалізованої техніки, що дозволяє підібрати найбільш оптимальний спосіб в залежності від ваги та розмірів конструкції. Чому важливо використовувати правильну техніку? Тільки за допомогою сучасних методів можна гарантувати, що конструкція не буде пошкоджена під час встановлення, а монтаж пройде без аварійних ситуацій.

Основні засоби підйому включають:

  • Автокрани. Вони дозволяють піднімати конструкції практично для всіх типів опор, забезпечуючи необхідну грузопідйомність та радіус дії.
  • Комбінований підйом (кранів + трактор). Цей метод застосовується, коли вантаж занадто важкий для окремого крана – трактор допомагає забезпечити додаткове тягове зусилля.
  • Вертольоти. Використовуються для перевезення та монтажу менших за розмірами опор у важкодоступних місцях.

Ці технології дозволяють мінімізувати ризики та забезпечують максимально точне і безпечне встановлення опор, що є критичним для належної експлуатації електромережі.

Які вимоги до проектування та монтажу опор ЛЕП?

Проектування опор ЛЕП – це складний процес, який включає врахування численних факторів: геометрії місцевості, типу ґрунту, кліматичних умов та специфічних вимог електропередач. Як же це здійснюється?

На етапі проектування визначається:

  • Необхідна кількість опор. Фіксується оптимальна кількість концевих, проміжних, кутових та анкерних опор, що забезпечить сталу роботу всієї системи.
  • Розрахунок навантаження. Інженери здійснюють розрахунки, враховуючи передачу струму, вібрації та погодні умови.
  • Підбір технологій монтажу. Обираються методи, що забезпечать економічну доцільність і безпеку робіт.

Крім того, проекти виготовляються відповідно до вимог стандартів, таких як ГОСТ та норми ПУЕ, що гарантують якість та безпеку проведення робіт.

Як застосувати отримані знання на практиці?

Отримані знання допомагають не лише зрозуміти, як функціонує система опор ЛЕП, але й дають змогу безпечно та ефективно планувати їх монтаж. Чому це важливо для кожного, хто має стосунок до енергетичних технологій? Завдяки грамотному підходу можна мінімізувати ризики аварій, знизити витрати на ремонт і підвищити надійність електропостачання.

Приклади з практики показують, що ретельне планування монтажу забезпечує тривалу експлуатацію конструкцій навіть у складних кліматичних умовах. Чітке дотримання проектних вимог та нормативів гарантує, що системи ЛЕП будуть стійкими перед впливами стихійних лих, а різноманітні технології підйому дозволяють оперативно проводити ремонтні роботи.

Таким чином, інвестуючи в сучасні матеріали та технології, можна значно підвищити ефективність роботи енергосистеми та забезпечити безперебійну подачу електроенергії споживачам.

Опори ЛЕП – це не просто елемент інженерної інфраструктури, а основа надійної та безпечної роботи енергомереж. Від правильного вибору конструкції та технологій монтажу залежить не тільки довговічність самої системи, а й безпека населення та інфраструктури. Застосовуючи сучасні підходи у проектуванні та експлуатації опор, можна створити міцну, ефективну та економічно вигідну мережу електропостачання, що відповідає найсучаснішим вимогам галузі.

Сподіваємося, що ця стаття допомогла вам глибше зрозуміти принципи класифікації, конструкції та розміщення опор ЛЕП. Застосовуйте отримані знання на практиці – аналізуйте умови експлуатації, обирайте сучасні технології монтажу та дотримуйтеся стандартів безпеки для забезпечення надійної роботи вашої енергетичної системи.
