Ланцюги вантажопідйомні застосовують там, де потрібне стабільне робоче навантаження, стійкість до ударів та допустима робота в агресивних умовах. Вони працюють у складі ланцюгових стропів, підвісок для кранів, траверс, вантажозахватних пристроїв, а також у підйомних механізмах, де гнучкий елемент бере на себе основне зусилля.

На відміну від текстильних або канатних рішень, вантажні ланцюги краще тримають точкові навантаження, не бояться локальних перегинів по радіусах гаків і комплектуючих, допускають короткочасні ударні навантаження в межах запасу міцності. Для промислових задач використовують леговану сталь із контрольованою термообробкою та регламентованими значеннями робочого й мінімального руйнівного навантаження.

Стандартна схема використання — ланцюг працює як гнучкий елемент, а вантажопідіймальність стропа задається класом сталі, діаметром ланки та конфігурацією гілок. При цьому важливо, щоб усі елементи системи (гачки, з’єднувальні ланки, коуші, верхні підвіски) були розраховані на те саме робоче навантаження, що й сам ланцюг.

Для підйому вантажів краном ланцюг формують у вигляді одновіткових, двовіткових і багатовіткових стропів. У транспортних схемах він може працювати як кріпильний елемент для фіксації техніки та металоконструкцій на платформах. В обох випадках розрахункове навантаження беруть із запасом, враховуючи кути між гілками та можливі динамічні моменти під час гальмування або ривків.

Ланцюги вантажні круглозвенні та Ланцюг вантажний круглоланковий 8 клас DIN 5687

Ланцюги вантажні круглозвенні — базовий варіант для стропів і підвісок у кранів, талі та вантажозахватних пристроїв. Кругла форма ланки забезпечує рівномірний розподіл напружень при роботі в різних положеннях, а крок ланцюга підібраний так, щоб він коректно проходив через стандартні з’єднувальні елементи й гакове оснащення.

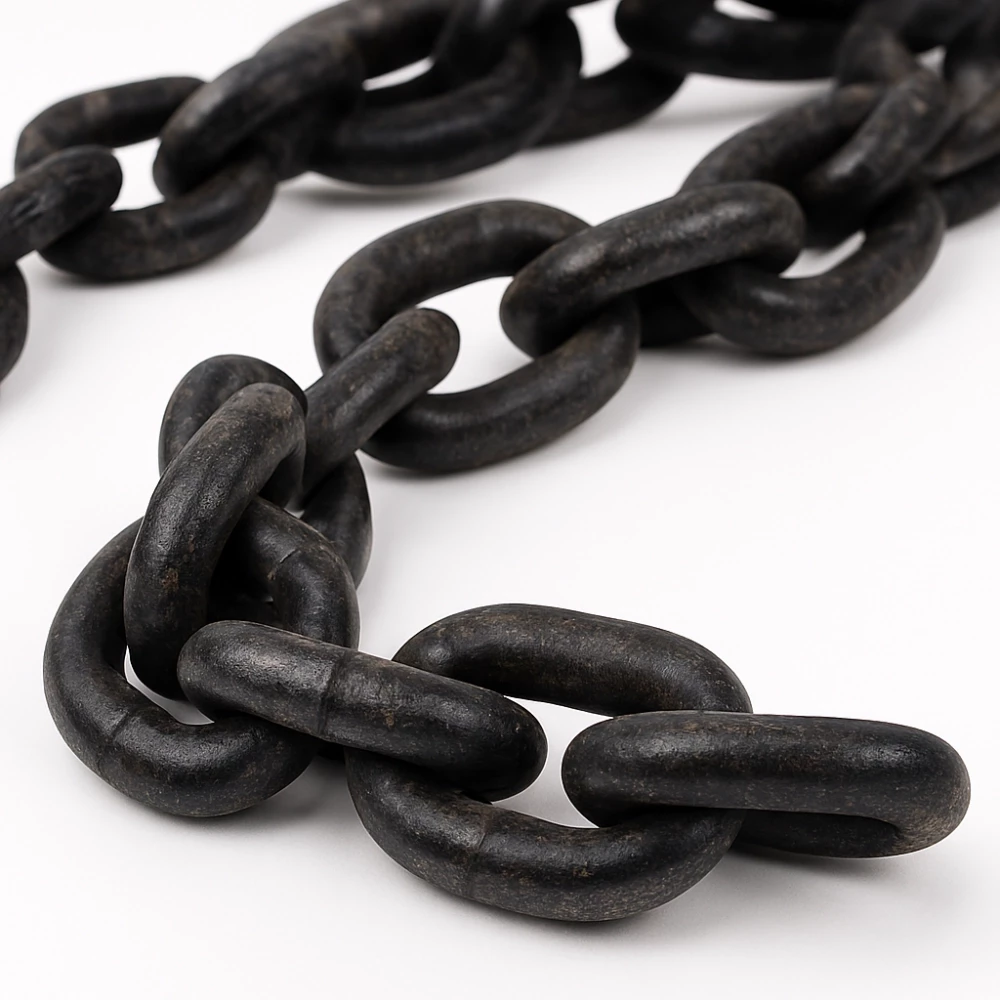

Ланцюг вантажний круглоланковий 8 клас DIN 5687 виготовляють із легованої сталі з підвищеним запасом міцності. Клас 8 означає, що матеріал та обробка відповідають підвищеним вимогам до розривного зусилля та ресурсу в циклічних навантаженнях. Для кожного діаметра ланки задають три ключові параметри: робоче навантаження WLL, мінімальне руйнівне навантаження та масу погонного метра.

Типові діаметри для такого ланцюга — від 6 до 16 мм. Менші розміри використовують у легких стропах для вантажів до однієї тонни, більші — для стропів, розрахованих на 8–10 тонн і вище (з урахуванням кількості гілок і кутів між ними). Стандарт DIN 5687 регламентує геометрію ланки, допуски та механічні характеристики, що дозволяє поєднувати ланцюги та комплектуючі різних виробників у межах одного класу.

Поверхня ланцюга може мати фарбування або інше захисне покриття, яке полегшує ідентифікацію класу за кольором і підвищує стійкість до корозії. Однак при підборі насамперед орієнтуються не на колір, а на маркування на ланках або бирок стропа: діаметр, клас сталі, робоче навантаження та знак відповідності стандарту.

Якщо ланцюг використовується у складі стропа, важливо, щоб усі гілки мали однакову довжину, а укорочувальні елементи (укорочувачі, гачки з вусами) були розраховані на той самий клас 8. Неприпустиме змішування елементів різних класів у одному стропі без чіткого розрахунку, оскільки загальна вантажопідіймальність тоді визначається найслабшою ланкою.

Як обрати Вантажопідйомний ланцюг під конкретні умови

Щоб Вантажопідйомний ланцюг працював у своєму робочому діапазоні, підбір починають із чітких вихідних даних: максимальна маса вантажу, схема стропування, тип крана чи талі, частота циклів, умови середовища. Не достатньо вказати лише «до певної кількості тонн» — важливі кути між гілками, характер руху, наявність ударних навантажень та вимоги до ресурсу.

  • Визначають максимальне навантаження на строп з урахуванням маси вантажу, ваги оснастки та запасу по вантажопідіймальності.

  • Вибирають діаметр ланки та клас сталі так, щоб робоче навантаження WLL з запасом перекривало розрахункову масу для конкретної схеми гілок і кутів.

  • Перевіряють сумісність ланцюга з гачками, з’єднувальними ланками, верхніми підвісками та траверсами за діаметром і геометрією.

  • Уточнюють умови роботи: вологість, агресивні середовища, температурні перепади, щоб не виходити за рамки допусків для класу 8.

Для серверних або складських умов із помірною вологістю стандартна обробка ланцюга достатня. Якщо ж стропи працюють на вулиці, під опадами чи у змішаному середовищі (бетон, металобрухт, сипучі матеріали), доцільно звертати увагу на якість покриття, регулярність оглядів і регламент заміни. Будь-які сліди глибокої корозії, надриви, деформація ланок є підставою для виведення елемента з експлуатації.

Ще один фактор — спосіб використання. Якщо ланцюг постійно задіяний у зміні номенклатури вантажів і схемах стропування, має сенс стандартизувати діаметри й типи комплектуючих, щоб усі стропи на ділянці збиралися з одних і тих самих типорозмірів. Це спрощує облік, технічні огляди та заміну елементів, а також зменшує ризик випадкового змішування ланок різних класів.

Правильно підібрані Ланцюги вантажопідйомні дозволяють стабільно виконувати підйомно-транспортні операції без роботи «на межі» характеристик. Це напряму впливає на ресурс стропів, безпечність робіт та прогнозований графік простоїв для планових оглядів і заміни елементів, а не для аварійних зупинок через вихід з ладу гнучкого вантажопідіймального елемента.
